1.3D Tiles格式介绍

FBX是常见的三维模型交换格式，而3DTiles是专为WebGIS优化的流式三维数据标准。将FBX转换为3DTiles可显著提升三维数据在Web端的加载效率与渲染性能，尤其适用于大范围场景的轻量化展示。

3D Tiles是一个开放的规范，用于传输海量的异构三维地理空间数据集。使用概念上类似于 terrain和imagery的瓦片流技术，3D Tiles使得建筑物数据集、BIM模型、点云和摄影测量模型等大模型比较流畅的在Web端进行浏览展示。

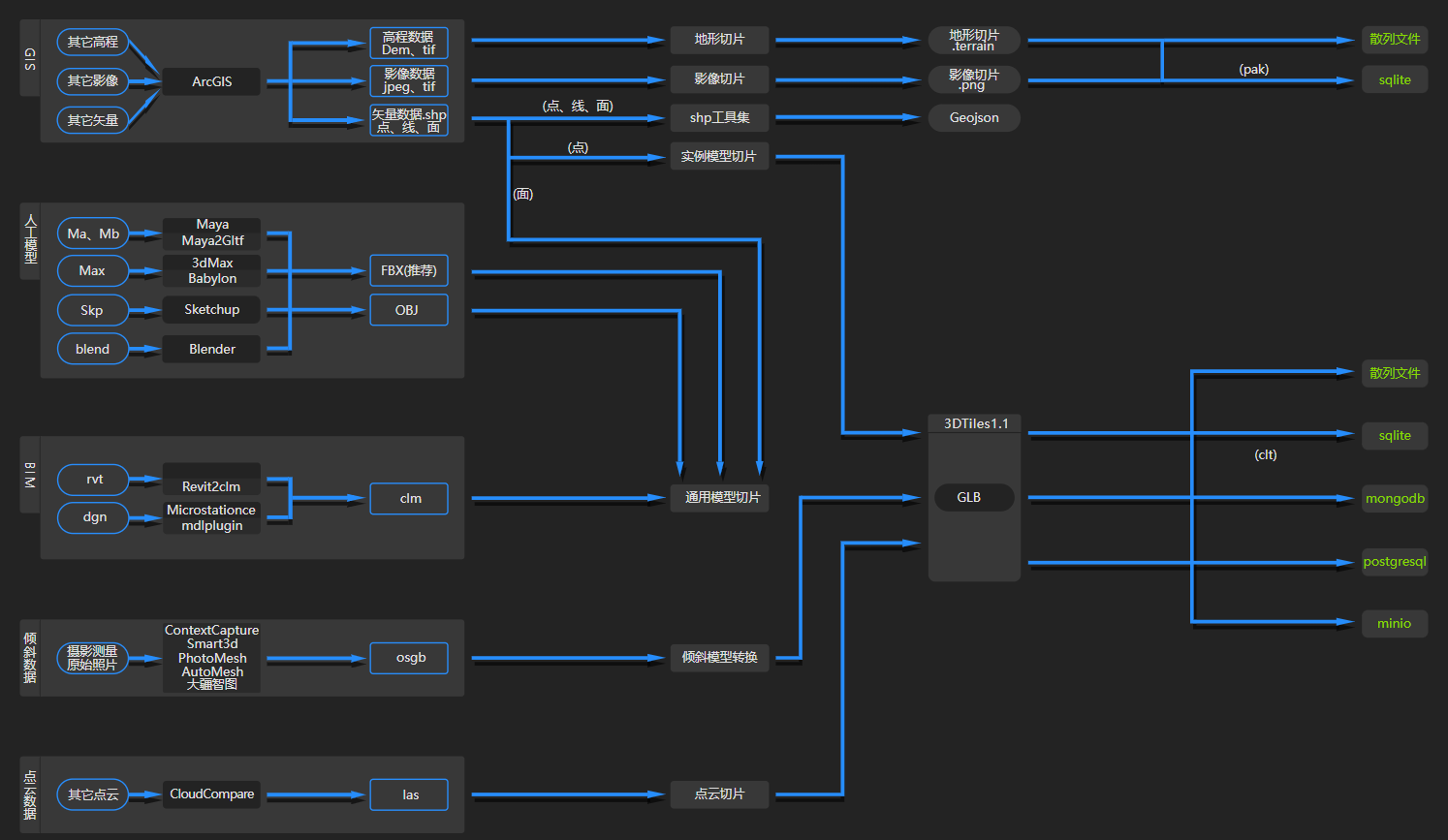

2.3D Tiles支持的人工模型类型

  • 人工建模：数据来源于 3dmax、Maya 等建模软件建模，建好的三维模型导出为 dae 和 obj 数据。
  • BIM 模型：数据来源于专业的 BIM 软件，常见的有 rvt 和 dgn 格式。
  • 点云数据：一般是激光扫描后生产的数据，有 las、pts、ply 等格式。

3.FBX转换3D Tiles格式方式

将FBX模型转换为3D Tiles的核心路径是‌“FBX → glTF/GLB → 3D Tiles (B3DM)”‌，主要方法分为图形化软件、命令行工具链和自定义开发三类：

3.1 图形化桌面工具（推荐非开发者）

适合快速转换、预览及调整坐标参数，操作直观。

  • CesiumLab‌：行业常用工具，支持“通用模型切片”功能。导入 FBX 后设置场景参数（如坐标系、LOD 层级），选择输出格式为 3D Tiles，支持免费试用（小文件）或付费授权。需注意处理坐标系差异（Z-up 转 Y-up）。

  • GISBox‌：提供免费且功能丰富的转换界面。新建场景导入 FBX，通过“导出当前选择”生成 3D Tiles，支持纹理压缩、定点压缩及实时 3D 地球预览，适合快速验证效果。

  • 其他专用转换器‌：如部分开源的 FBXto3DTilesConverter 等独立工具，通常集成 Draco 压缩和智能分块功能，支持一键配置经纬度定位。‌‌

3.2 命令行工具（适合批量/自动化）

适合集成到 CI/CD 流程或处理大量模型，需分步执行。

  • FBX2glTF + gltf-pipeline‌：

    1. 使用 fbx2gltf 将 .fbx 转为 .glb（二进制 glTF）。
    2. 使用 gltf-pipeline 对 glb 进行 Draco 顶点压缩和纹理优化，减小体积。
    3. 使用 3d-tiles-tools (如 gltf-to-tileset) 将优化后的 glb 生成为 3D Tiles 瓦片集（包含 tileset.json 和 .b3dm 文件）。

  • model23dtiles‌：一款高效的命令行工具，支持直接输入 FBX 路径，通过参数控制纹理压缩（ktx2）、顶点压缩（draco）、空间索引结构（四叉树/八叉树）及地理坐标偏移，可一步完成转换。‌‌

4.具体使用

以下通过图形化工具CesiumLab和命令行工具model23dtiles为例进行转换。

4.1 CesiumLab

cesiumLab官网地址：http://www.cesiumlab.com/

4.1.1 导出 fbx 文件

下面是以 3ds Max 软件为例，导出为 fbx 格式；

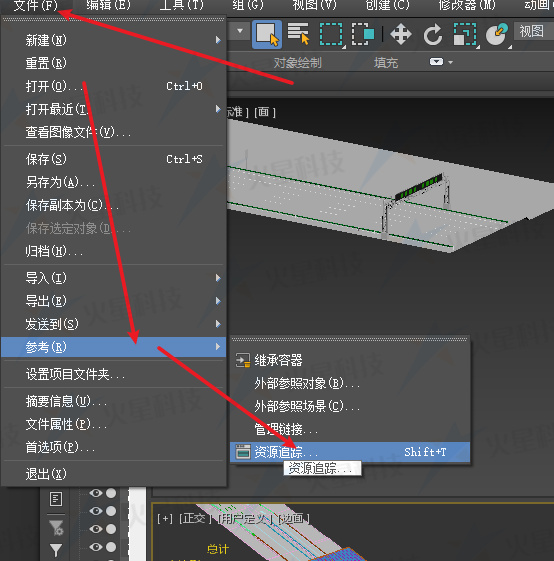

正常打开max文件，如果提示图片材质路径不对，可以打开文件选择参考，选择资源追踪；

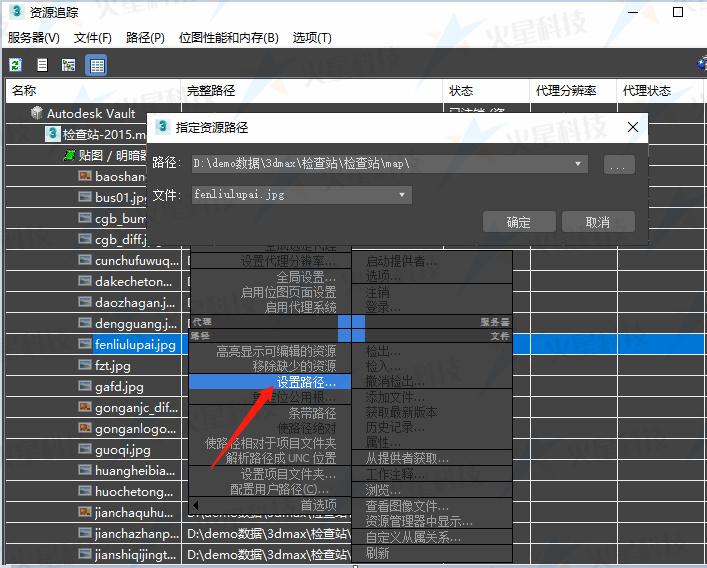

选择那些未找到的图片，右击菜单选择设置路径，在指定资源路径中将 map 路径添加，状态为确定则成功；

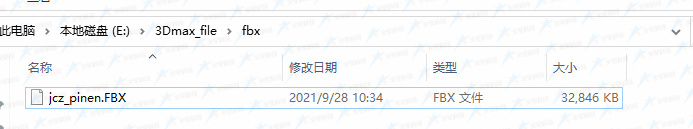

在3dmax内导出fbx格式文件

4.1.2 fbx文件转为3dtiles

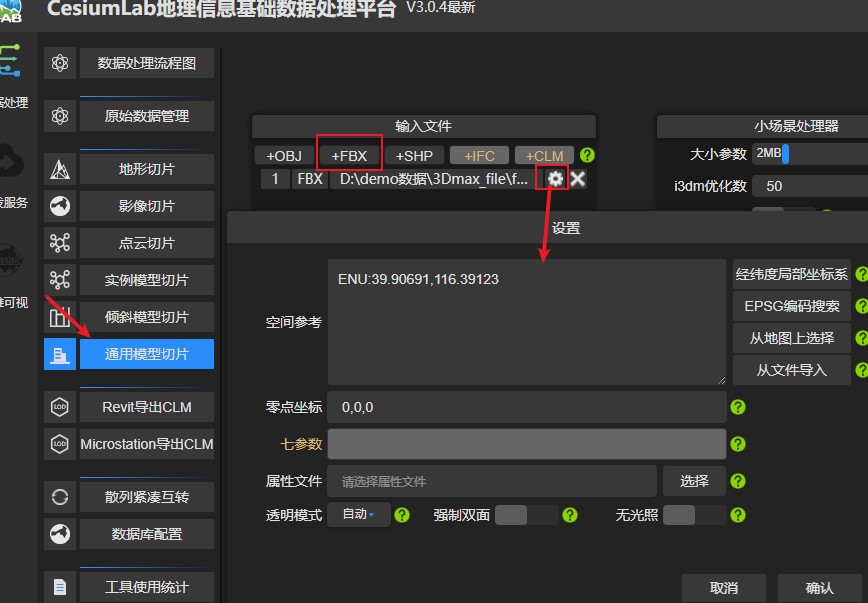

1.添加fbx文件

  • 选择“通用模型切片”模块
  • 添加FBX文件，设置按钮会弹出设置页面；
  • 设置页面：会自动根据文件加载相应的数据，也可以自行选择

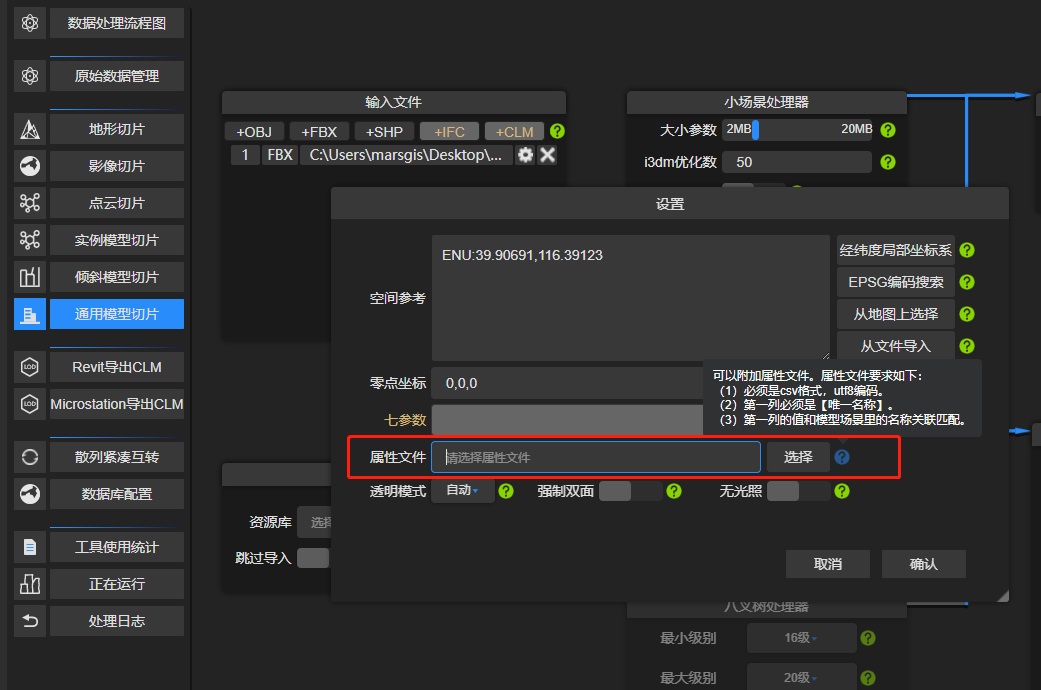

  • 设置附加属性：默认内置属性只有id，如果需要将其他属性附加到数据中，需要按说明编写csv属性文件按下图设置（对应代码加载后的Popup弹窗内属性）

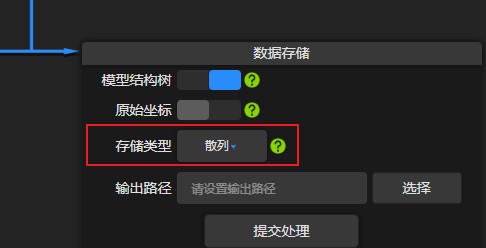

  • 存储类型：选择散列，如果没有注意到，Cesiumlab 有散列紧凑互转功能；

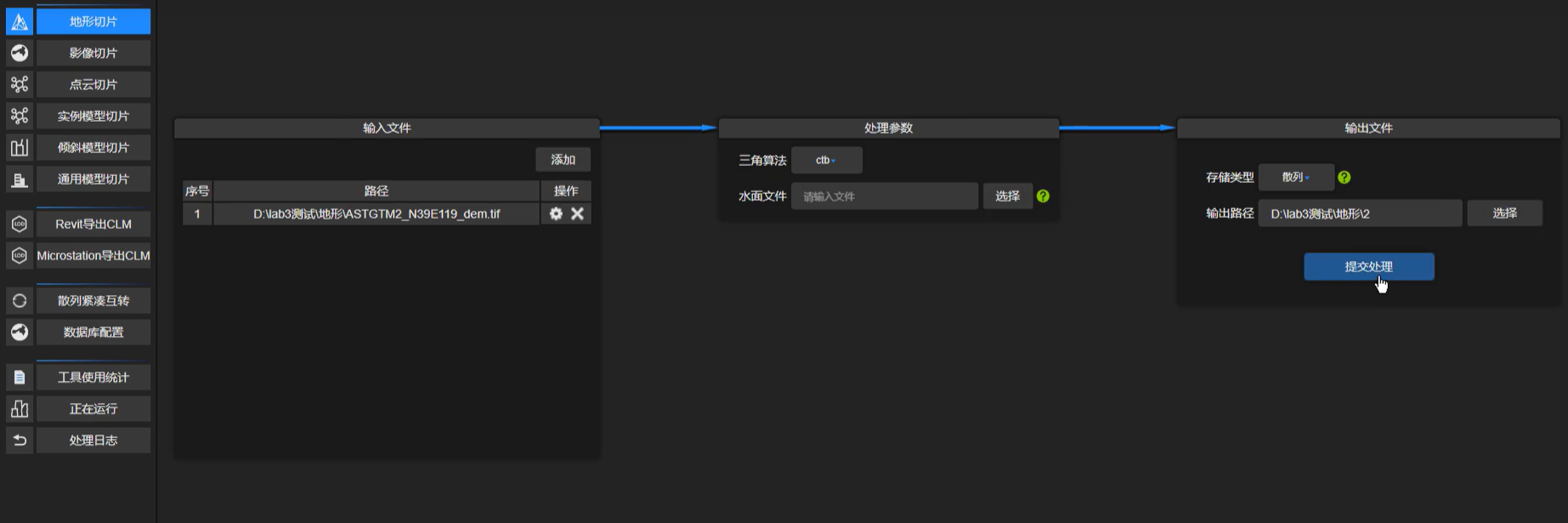

  • 选择保存文件的路径；点击提交处理，进入处理页面

2.设置坐标系(存在问题时再设置)

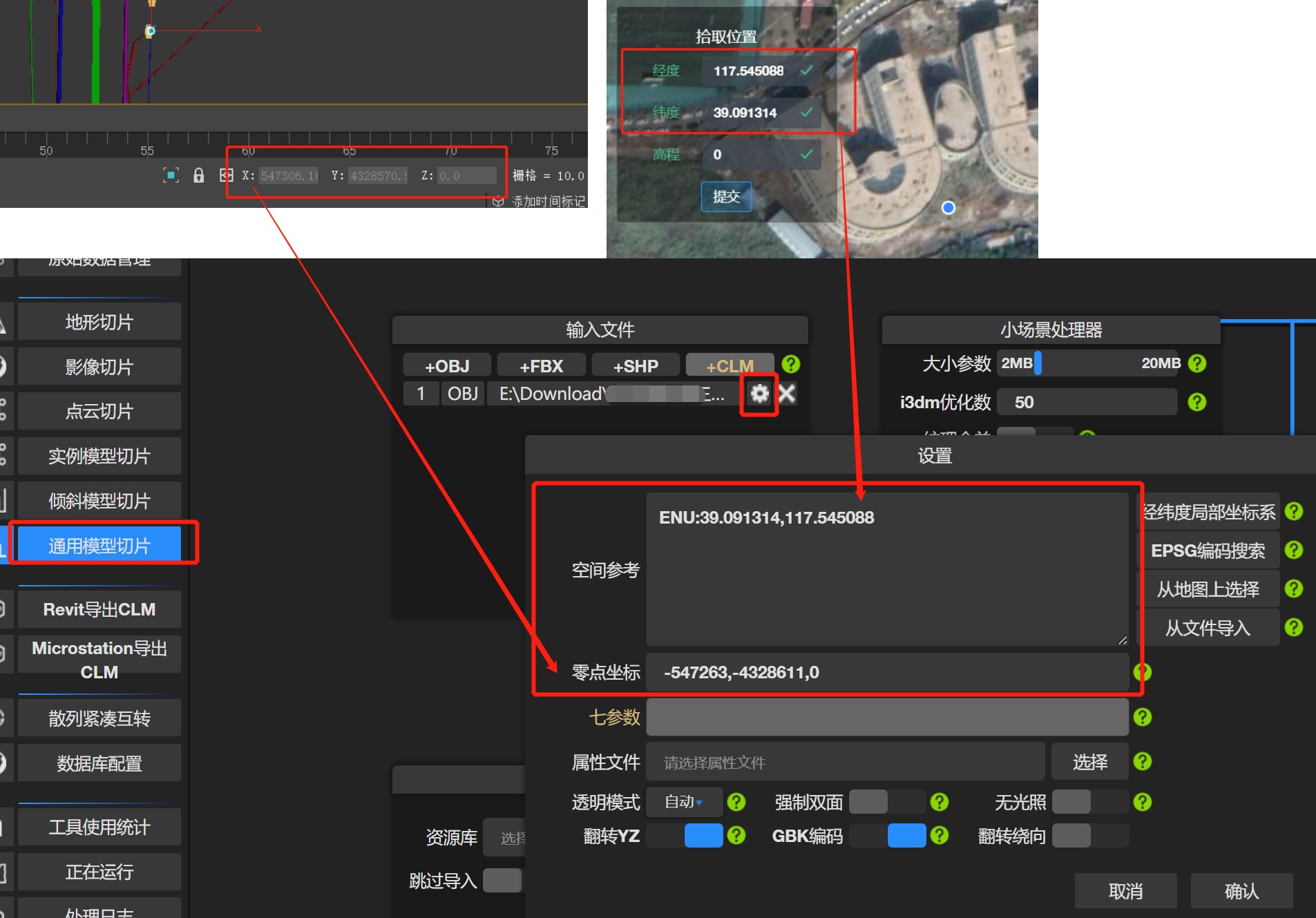

如果建模场景是无坐标系的，或转换后数据在太空等场景下，可以先选择一个路口等明细的地方做参考点。

  • 首选打开3dmax找到某一个明显参考点的max内坐标，记住这个xyz值，比如：547263,4328611,0
  • 再打开图上选点页面，找到这个参考点的的实际对应经纬度坐标39.091314,117.545088
  • 将获取到的2个参数分别填写到cesiumlab的转换参数中，其中max中的坐标改为反向的值，比如加负数,-547263,-4328611,0。

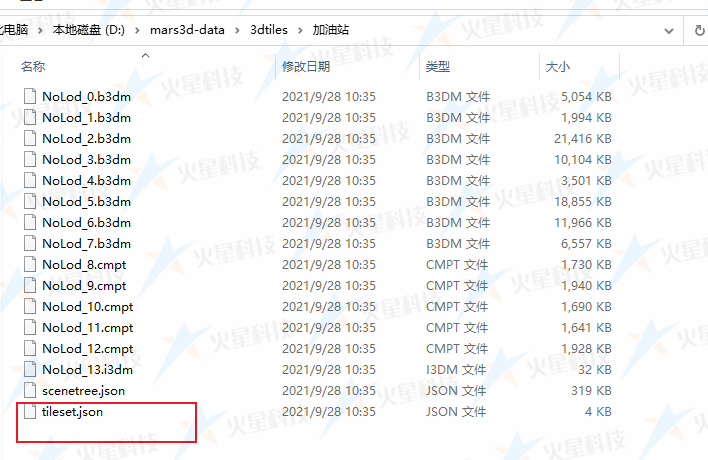

导出3dtiles,转换成功之后的文件如下:

4.1.3 发布三维数据为HTTP服务

因为3dtiles数据一般都很大，建议发布为独立服务。

4.2 model23dtiles

windows版V2.3.1 [下载]

4.2.1 使用说明

1）按住键盘win+r键，在弹出的窗口中输入cmd，打开命令行窗口

2）点击确认后即可打开cmd窗口

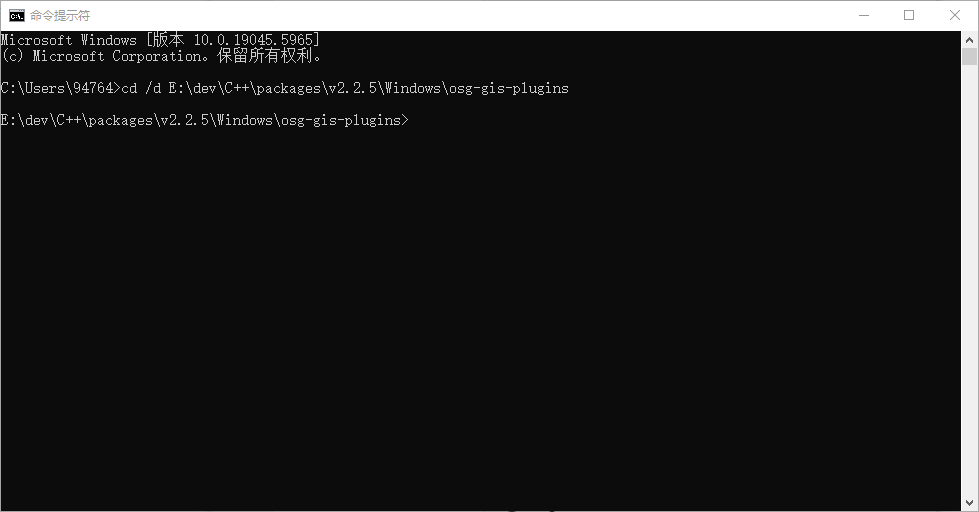

3）用cd命令切换到工具目录

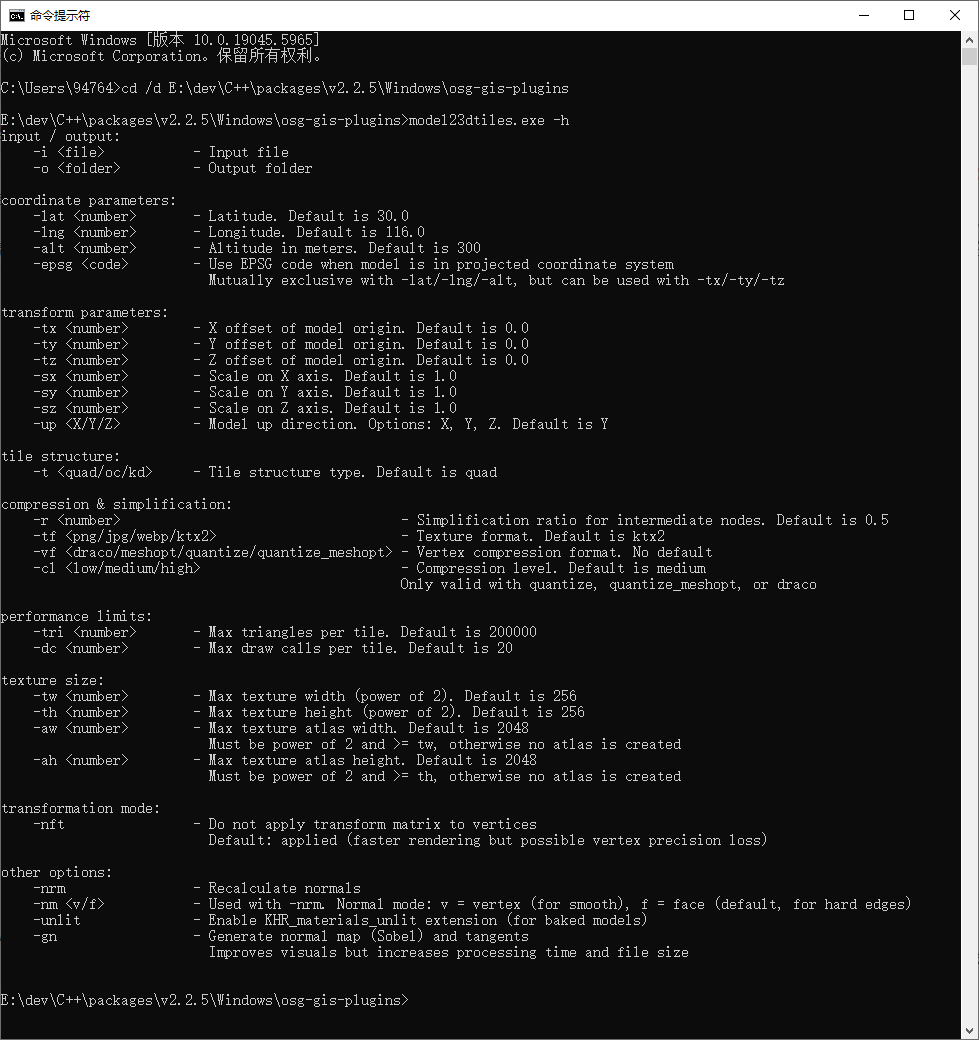

3）输入model23dtiles.exe -h查看转换工具参数说明

4.2.2 详细说明

命令行格式:

1
model23dtiles -i <path> -o <DIR> -tf <jpg/png/webp/ktx2> -vf <draco/meshopt/quantize/quantize_meshopt> -t <quad/oc/kd> -sr <Number> -cl <low/medium/high> -tx <Number> -ty <Number> -tz <Number> -up <X/Y/Z> -tw <Number> -th <Number> -aw <Number> -ah <Number> -tri <Number> -dc <Number> -sx <Number> -sy <Number> -sz <Number> -lng <Number> -alt <Number> -nm <v/f> -nrm -unlit -ntf

或

1
model23dtiles -i <path> -o <DIR> -tf <jpg/png/webp/ktx2> -vf <draco/meshopt/quantize/quantize_meshopt> -t <quad/oc/kd> -sr <Number> -cl <low/medium/high> -tx <Number> -ty <Number> -tz <Number> -up <X/Y/Z> -tw <Number> -th <Number> -aw <Number> -ah <Number> -tri <Number> -dc <Number> -sx <Number> -sy <Number> -sz <Number> -epsg <Number> -nm <v/f> -nrm -unlit -ntf

示例命令:

1
2
3
4
5
6
7
8
9
model23dtiles.exe -i D:\test.fbx -o D:\output -lat 30 -lng 116 -alt 100
# 输出使用ktx2进行纹理压缩和使用draco进行顶点压缩的3dtiles
model23dtiles.exe -i D:\test.fbx -tf ktx2 -vf draco -o D:\output -lat 30 -lng 116 -alt 100.5
# 设置3dtiles的中间节点的简化比例为0.6
model23dtiles.exe -i D:\test.fbx -sr 0.6 -o D:\output -lat 30 -lng 116 -alt 100
# 设置3dtiles的树结构为四叉树，顶点坐标为4549投影坐标系
model23dtiles.exe -i D:\test.fbx -t quad -o D:\output -epsg 4549
# 设置3dtiles的树结构为四叉树，顶点坐标为4549投影坐标系，并将原始模型单位从厘米转换为米
model23dtiles.exe -i D:\test.fbx -t quad -o D:\output -epsg 4549 -sx 0.01 -sy 0.01 -sz 0.01

参数说明:

  • 输入输出

    • -i 输入文件
    • -o 输出文件夹

  • 坐标参数

    • -lat 纬度，默认30.0
    • -lng 经度，默认116.0
    • -alt 高度，默认300
    • -epsg 若模型顶点坐标为投影坐标系，指定epsg编码，与lat、lng和alt参数互斥，可以配合tx、ty、tz参数使用

  • 变换参数

    • -tx 重设模型原点位置的x坐标，默认0.0
    • -ty 重设模型原点位置的y坐标，默认0.0
    • -tz 重设模型原点位置的z坐标，默认0.0
    • -sx x方向缩放（单位转换），默认1.0
    • -sy y方向缩放（单位转换），默认1.0
    • -sz z方向缩放（单位转换），默认1.0
    • -up 模型向上方向轴，选项：X、Y、Z（大写），默认Y（FBX模型自动转换为Y轴向上）

  • 组织结构参数

    • -t 3dtiles组织结构，可选：kd（KD树）、quad（四叉树）、oc（八叉树），默认quad

  • 压缩与简化参数

    • -r 3dtiles中间节点简化比例，默认0.5
    • -tf 纹理压缩格式，可选：png、jpg、webp、ktx2，默认ktx2
    • -vf 顶点压缩格式，可选：draco、meshopt、quantize、quantize_meshopt，无默认值
    • -cl draco压缩级别/顶点量化级别，选项：low、medium、high，默认medium，仅对quantize、quantize_meshopt和draco有效；压缩级别越高，模型精度损失越大

  • 性能限制参数

    • -tri 3dtiles瓦片最大三角面数，默认20w
    • -dc 3dtiles瓦片最大drawcall数量，默认20
    • 纹理尺寸参数
      • -tw 单个纹理最大宽度，默认256，需为2的幂
      • -th 单个纹理最大高度，默认256，需为2的幂
      • -aw 纹理图集最大宽度，默认2048，需为2的幂，且大于单个纹理最大宽度，否则不构建图集
      • -ah 纹理图集最大高度，默认2048，需为2的幂，且大于单个纹理最大高度，否则不构建图集
    • 变换参数
      • -nft 不对顶点应用变换矩阵；默认会对顶点应用变换矩阵以提升渲染性能(减少drawcall)，但可能带来顶点位置精度损失(如果不启用该参数时，模型发生了变形，请启用该参数)

  • 其他参数

    • -nrm 重新计算法线
    • -nm 配合 -nrm参数使用，指定法线模式：v表示顶点法线，f表示面法线（默认），可选：v、f（顶点法线适用于平滑曲面，面法线适用于棱角分明的物体）
    • -unlit 启用 KHR_materials_unlit 扩展，适用于烘焙模型
    • -gn 生成法线贴图（使用Sobel算子）和切线，瓦片会有更好的渲染效果（提升有限）但瓦片的体积也会变大并且处理时间也更长

4.2.3 源码地址

github地址：https://github.com/newpeople123/osgGISPlugins
gitee地址：https://gitee.com/wtyhz/osg-gis-plugins
