在Unreal Engine 5 (UE5)中，几何集（Geometry Collection）是一个强大的工具，属于Chaos Physics系统，用于处理 破坏（Destruction）和 碎片化（Fracture）效果。它可以让你创建高度真实的物理模拟，允许对象在碰撞、力的作用下动态地破裂、碎裂并以自然的方式反应。这个组件特别适用于游戏和影视制作中的 物理破坏 和 环境互动。

Geometry Collection组件属于Chaos Destruction 系统，它可以让你把一个静态网格（例如墙壁、建筑物、家具等）分解成多个碎片（碎块），并通过物理模拟来管理这些碎片的行为。这使得在游戏中实现 物理破坏效果 变得更容易。

一、创建几何集（Geometry Collection）

1.开启插件

开启Chaos相关插件，默认系统是开启的 ，如下图：

2. 创建一个静态网格模型（Static Mesh）

先在 3ds Max、Maya 或 Blender 等建模软件中创建一个模型（如墙壁、建筑、岩石等），然后导入Unreal Engine。

3. 生成几何集（Geometry Collection）

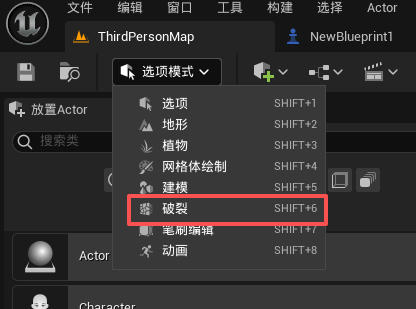

UE进入“破裂”模式，显示出破裂相关的窗口，破裂、破裂层级、等级统计数据等窗口。

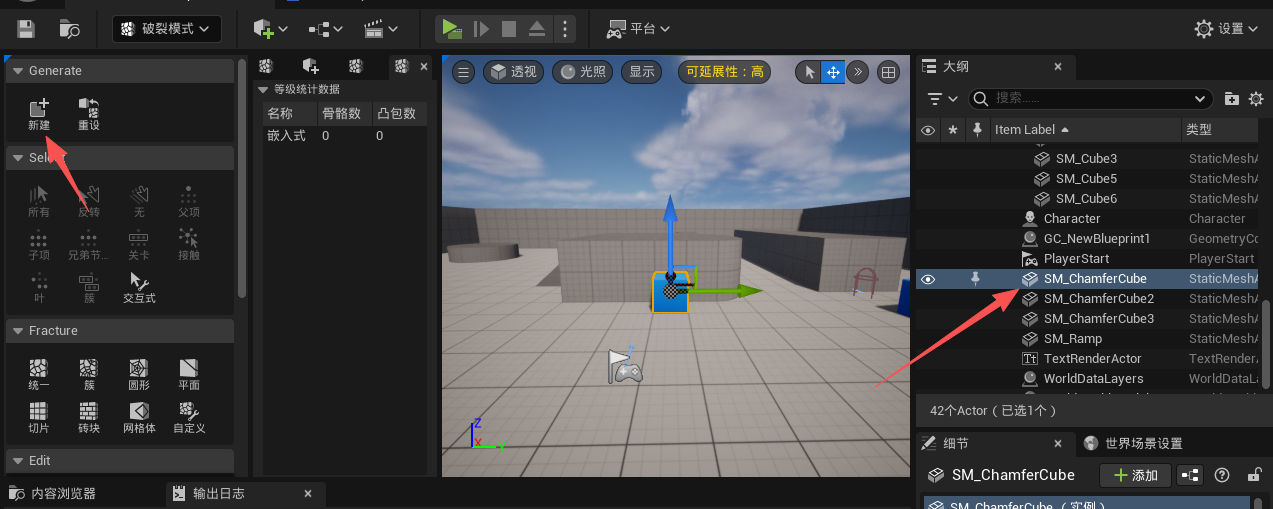

并将静态网格模型拖入到当前场景中，之后在大纲中或场景选中它。这时，“破裂”模式工具栏下的新建按钮亮显，点击它。

在弹出的保存几何体集名对话框中，选择路径并创建几何集。
创建后，在场景中，创建出一个GeometryCollectionActor的几何集类型Actor。

注意：创建几保集后，原静态网格模型将被替代。

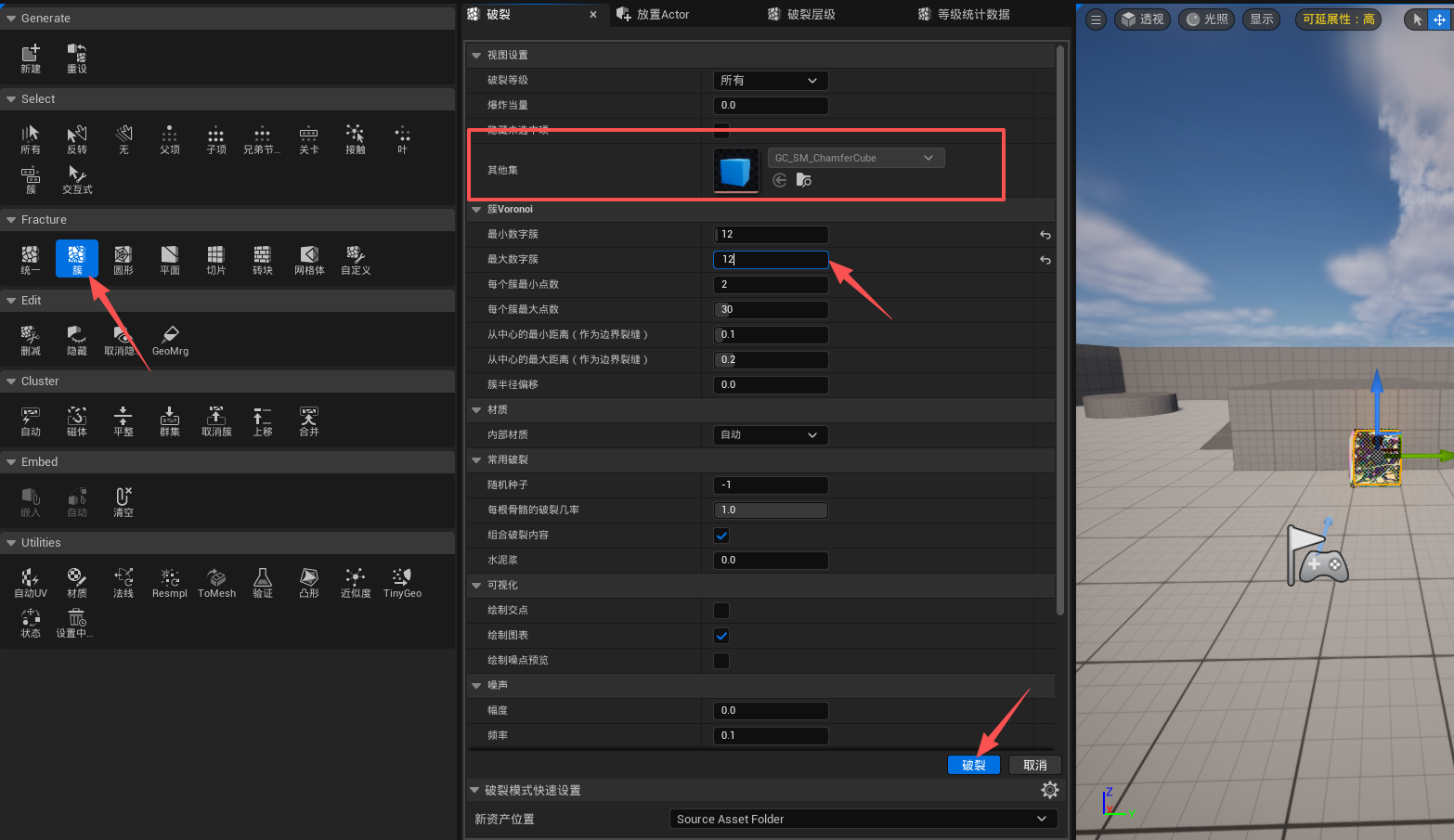

在“破裂”模式工具栏下，根据业务需求选择和调整破碎效果相关参数，并点击“破裂”按钮。
比如：破碎方式为“簇”，最小和最大数字簇等参数。

注意：破碎方式为“统一”，场景中几何集为彩色，可以通过它的细节面板，找到ShowBoneColors参数，并设置false。

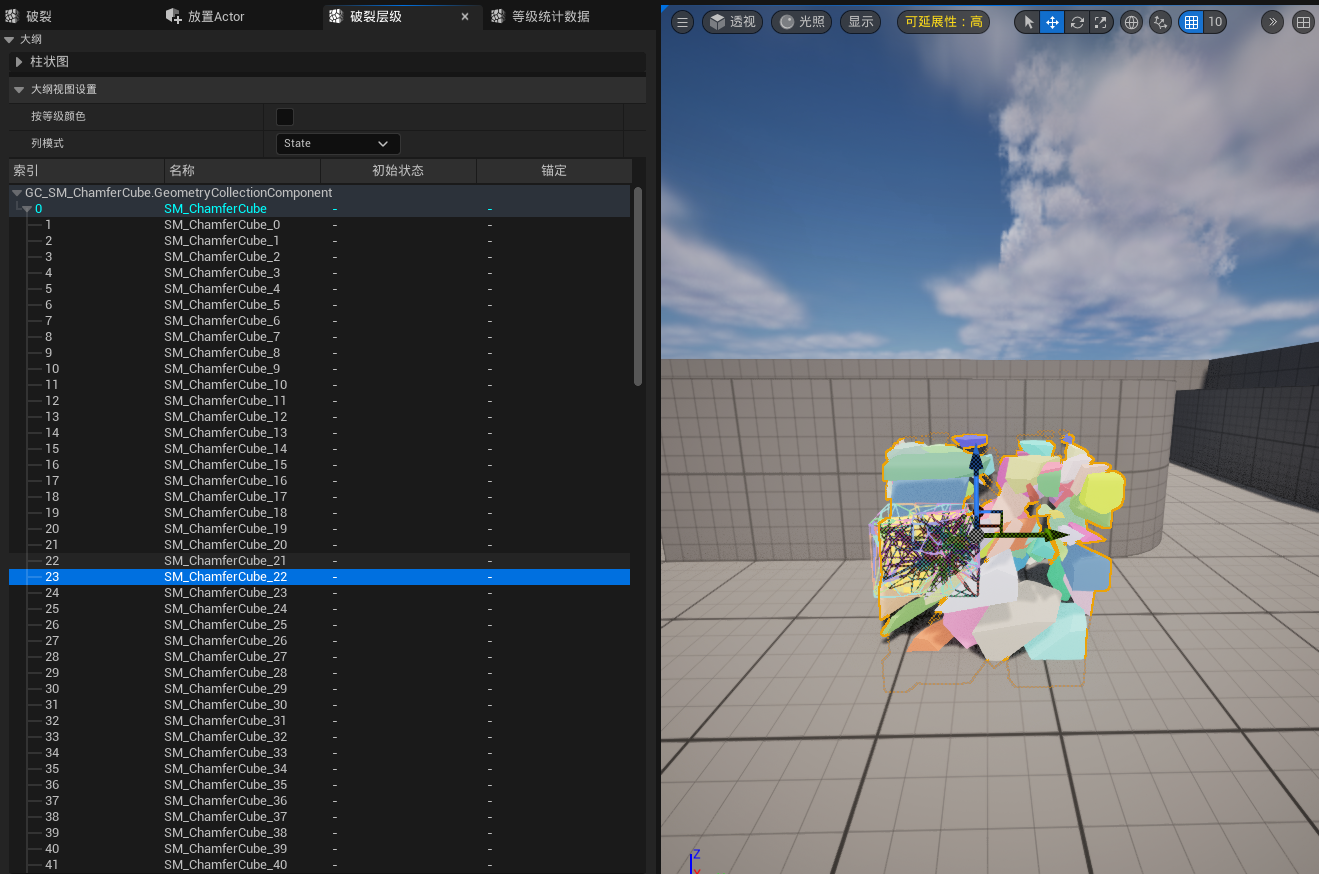

破裂后，可以通过拖拽爆炸当量参数观看效果，破裂出的碎块可以通过“破裂”层级进行查看。

注意：如果感觉破裂的块比较大，可以再对某一块进行再次破裂。

保存后，你可以将它拖到空中，开启模拟物理，并加大质量。
运行后，它掉落到地面上，就会产生“破裂”效果。
但是由于力的不够大，所以需创建外力，实现爆炸破碎效果。

二、创建外力

1.力蓝图

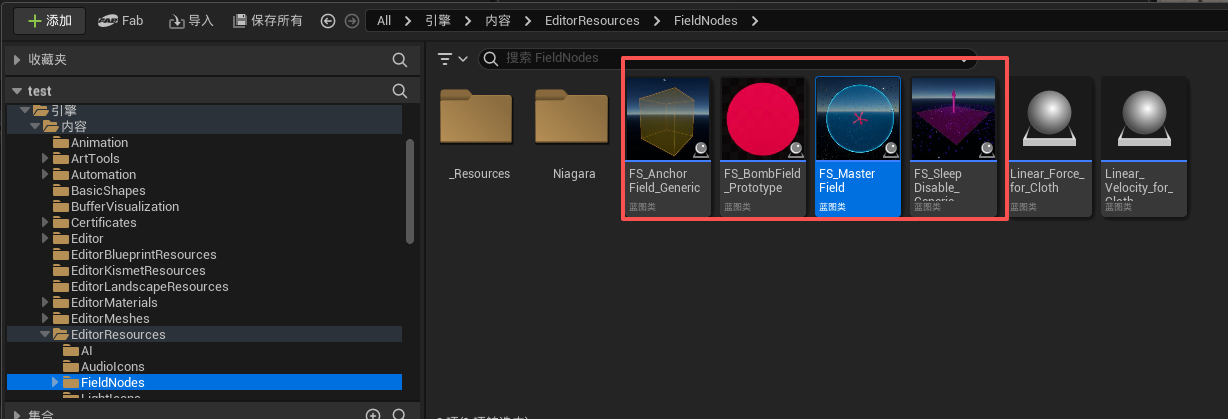

在内容菜单中，引擎->EditorResources->FieldNodes下，有以下几个预制的力：

FS_BombField_Prototype: 指定方向的力，比如打枪，推力等。
FS_MasterField: 中间向四周的力，比如爆炸力。
FS_AnchorField：为防止力使用的区域。

实现爆炸破碎效果选择FS_MasterField，建议将它拷贝到项目目录中。

2.使用力蓝图

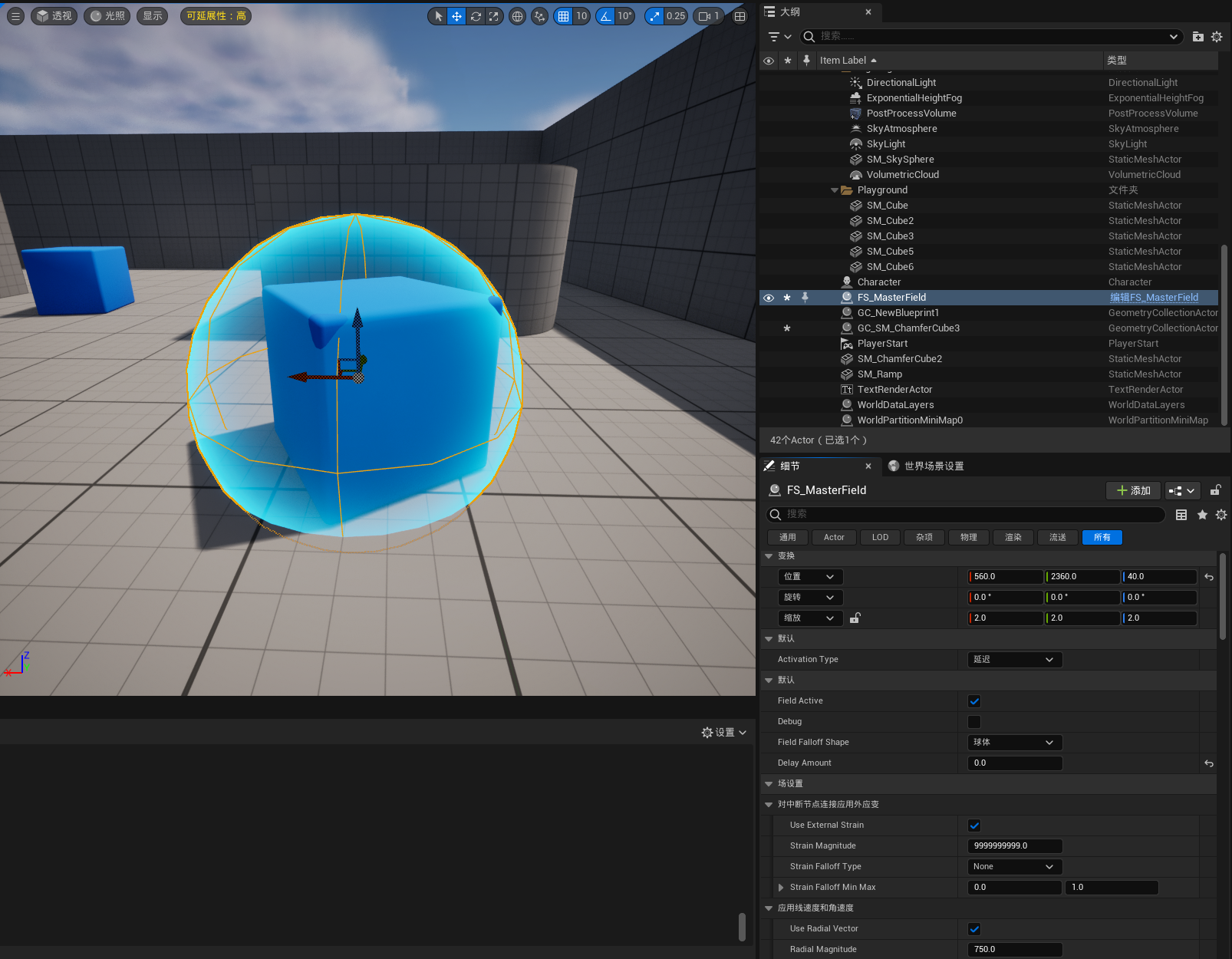

将FS_MasterField拖拽到场景中，将根据需求设置参数：

其中，重点为DelayAmount参数，为延迟时间，也是力的大小爆发力，默认为1时，有的需场景达不到爆炸破碎效果。

运行后，就能看到爆炸破碎效果。

三、使用蓝图类控制爆炸破碎效果

在项目中，需要通过事件动态创建和控制爆炸破碎效果，所以需通过蓝图类操作。

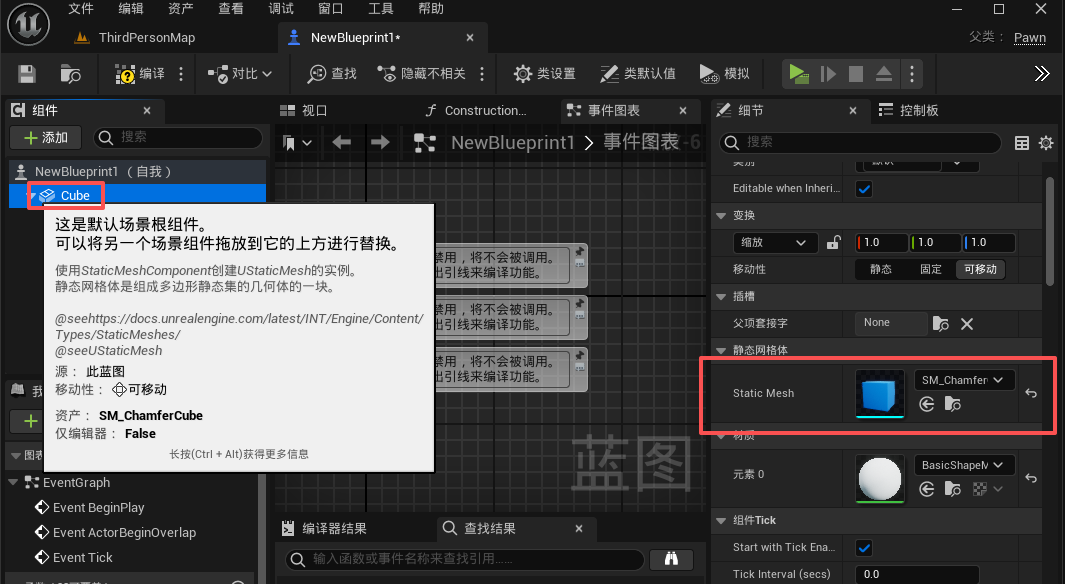

1.先创建一个蓝图类，将以原静态网络体为根节点:

根据业务情况，可以将它先显示，后隐藏。

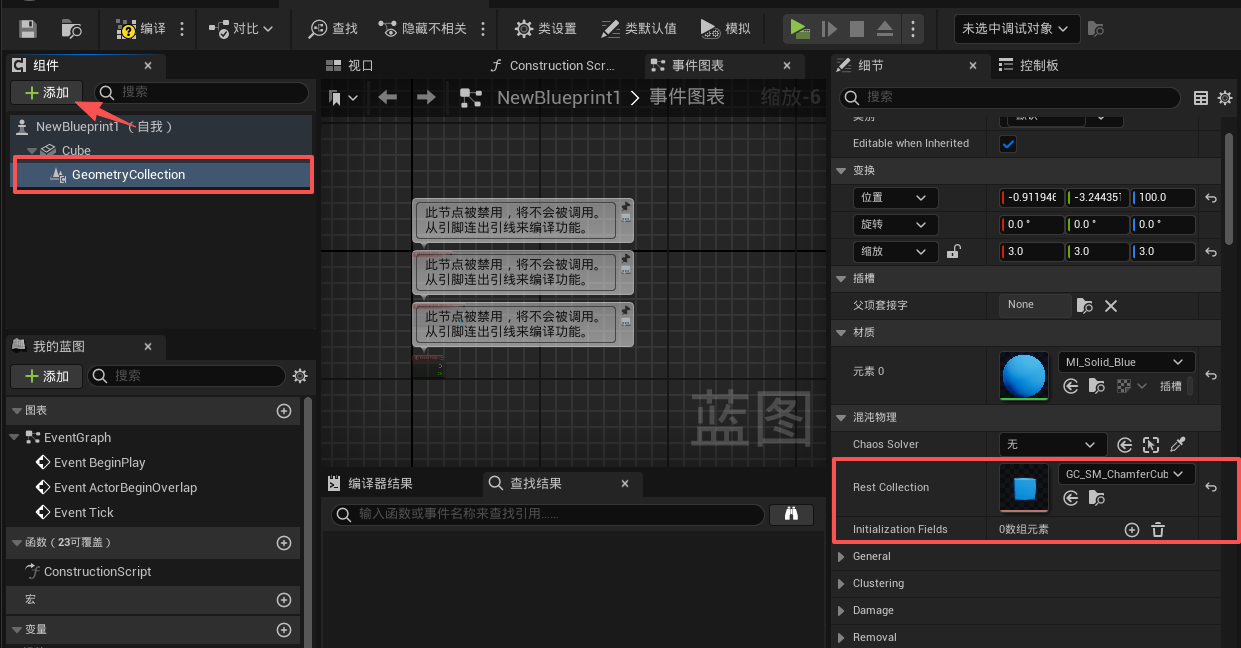

2.再它下面创建一个GeometryCollection对象，并将RestCollection选择为刚才生成的生成几何集：

并将GeometryCollection对象的Simulate Physics参数为False，防止它启动物理模拟。

保存蓝图类，并将它拖到场景中。

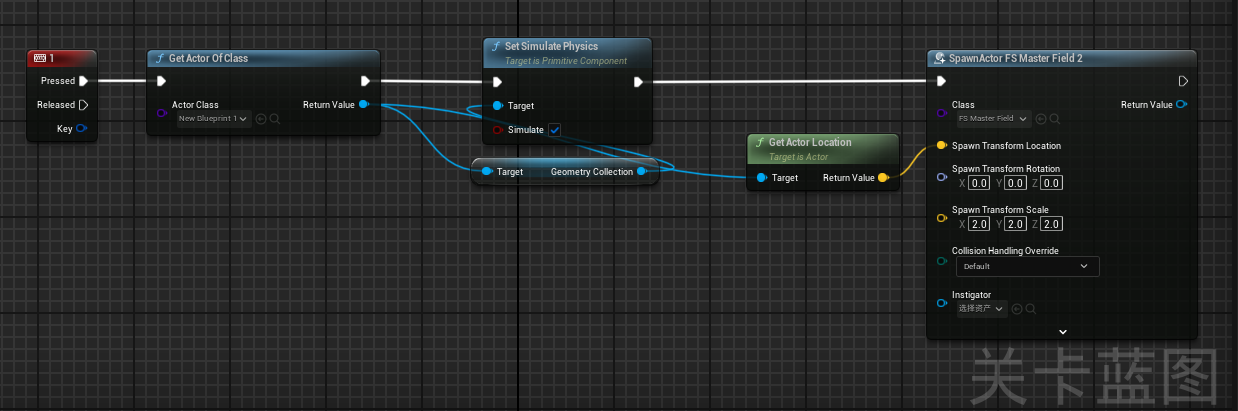

3.在蓝图关卡中添加一个事件，获取蓝图类，并将GeometryCollection对象启动模拟物理，并创建力Actor。

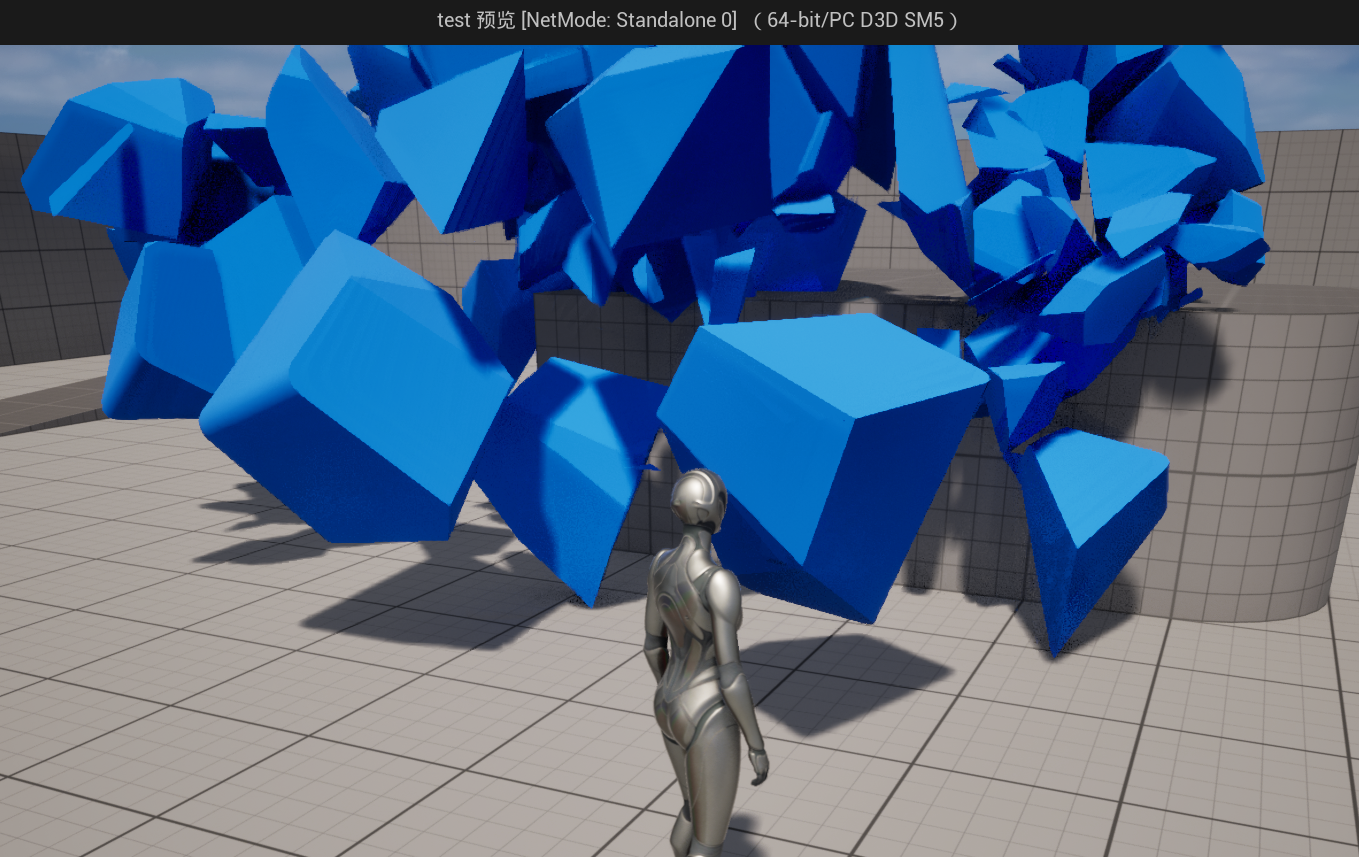

运行程序，便可以查看到爆炸破碎效果：

四、其它

根据业务需求，对爆炸破碎效果需要反复测试，可以通过缓存器来进行录制。

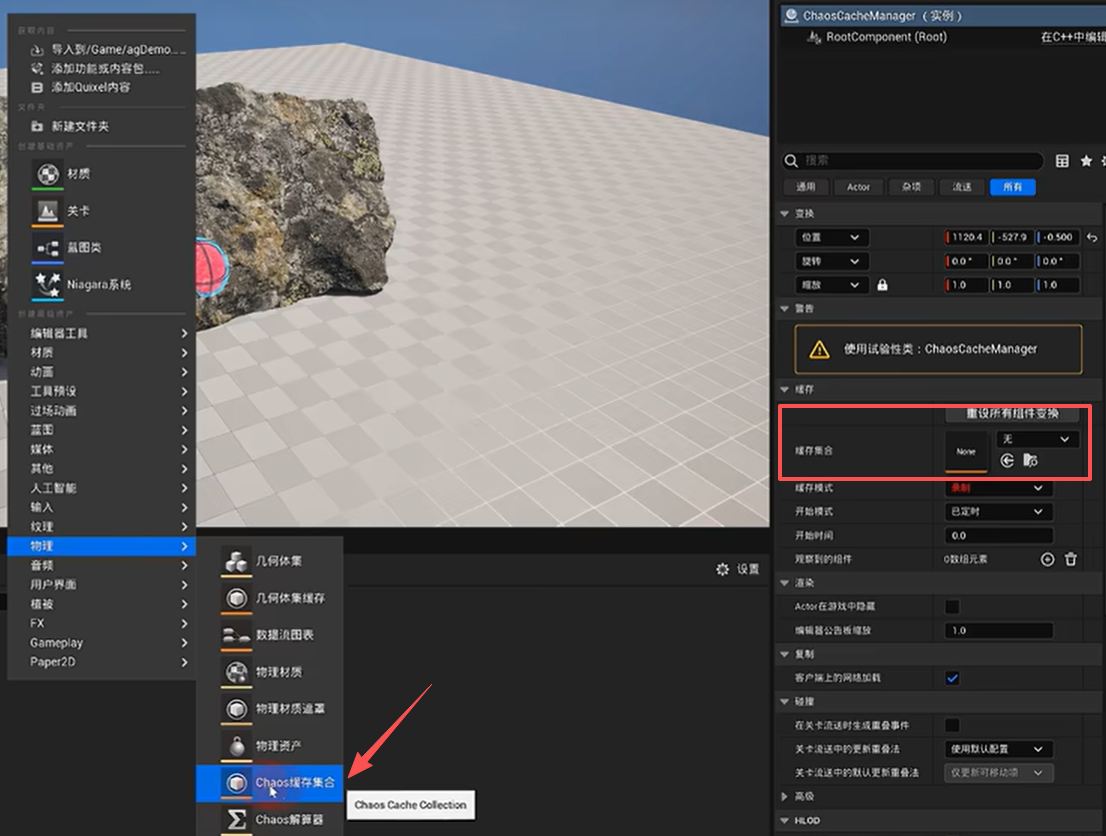

1.添加Chaos缓存管理器

2.创建缓存集合

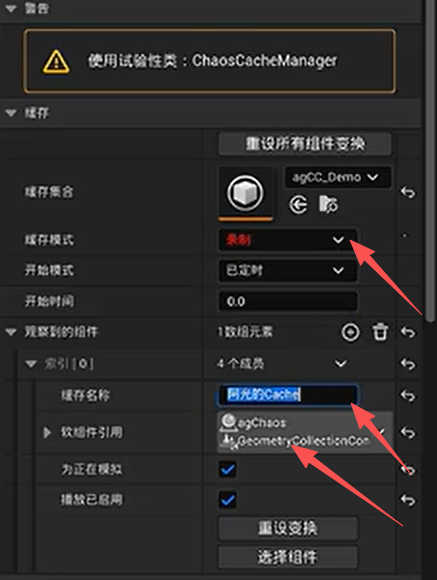

3.设置缓存模式、名称和引用（创建的爆炸破碎效果文件）

可以多次录制，改成播放模式，可以查看。

这样，每次点击运行程序，都会播放录制好的爆炸破碎效果。

4.在关卡序列中播放爆炸破碎动画

两种方式，缓存器或几何集。

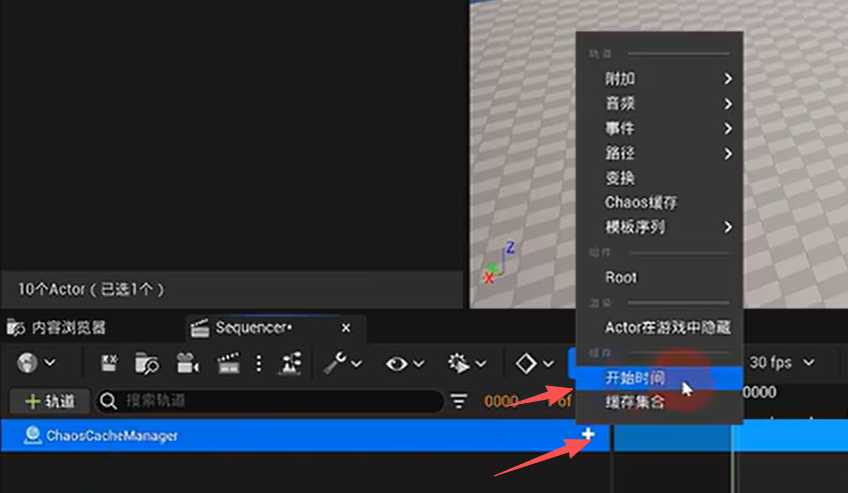

将它们拖到关卡序列中，点击新增开始时间，添加关键帧后即可实现在关卡序列中播放爆炸破碎动画。
