1.新建类图

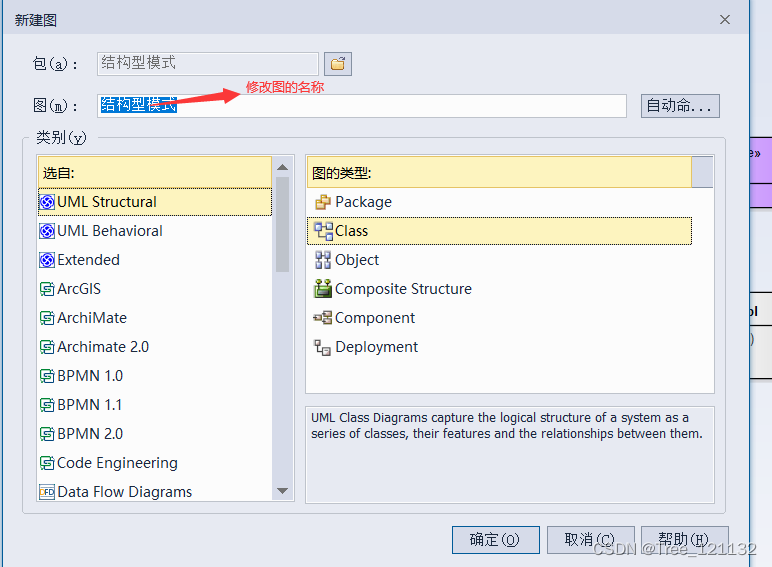

新建图，弹出的窗口如下

2.绘制类图

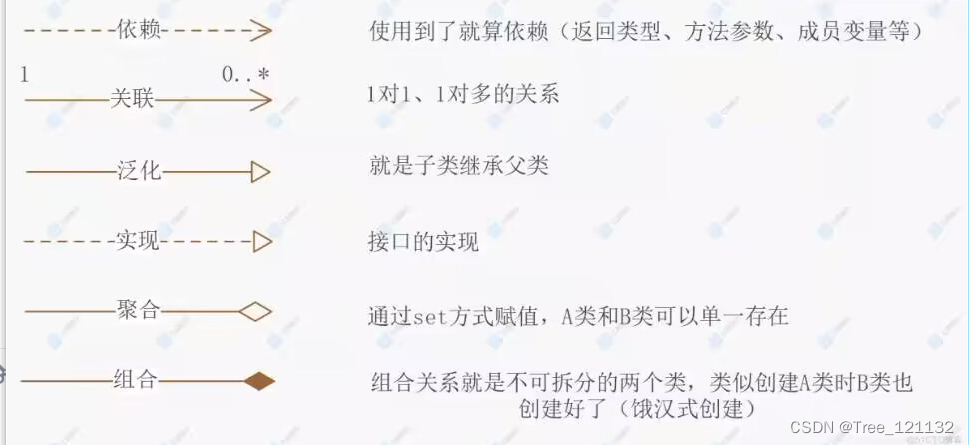

常用类之间的关系

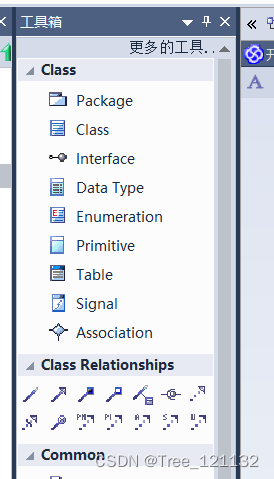

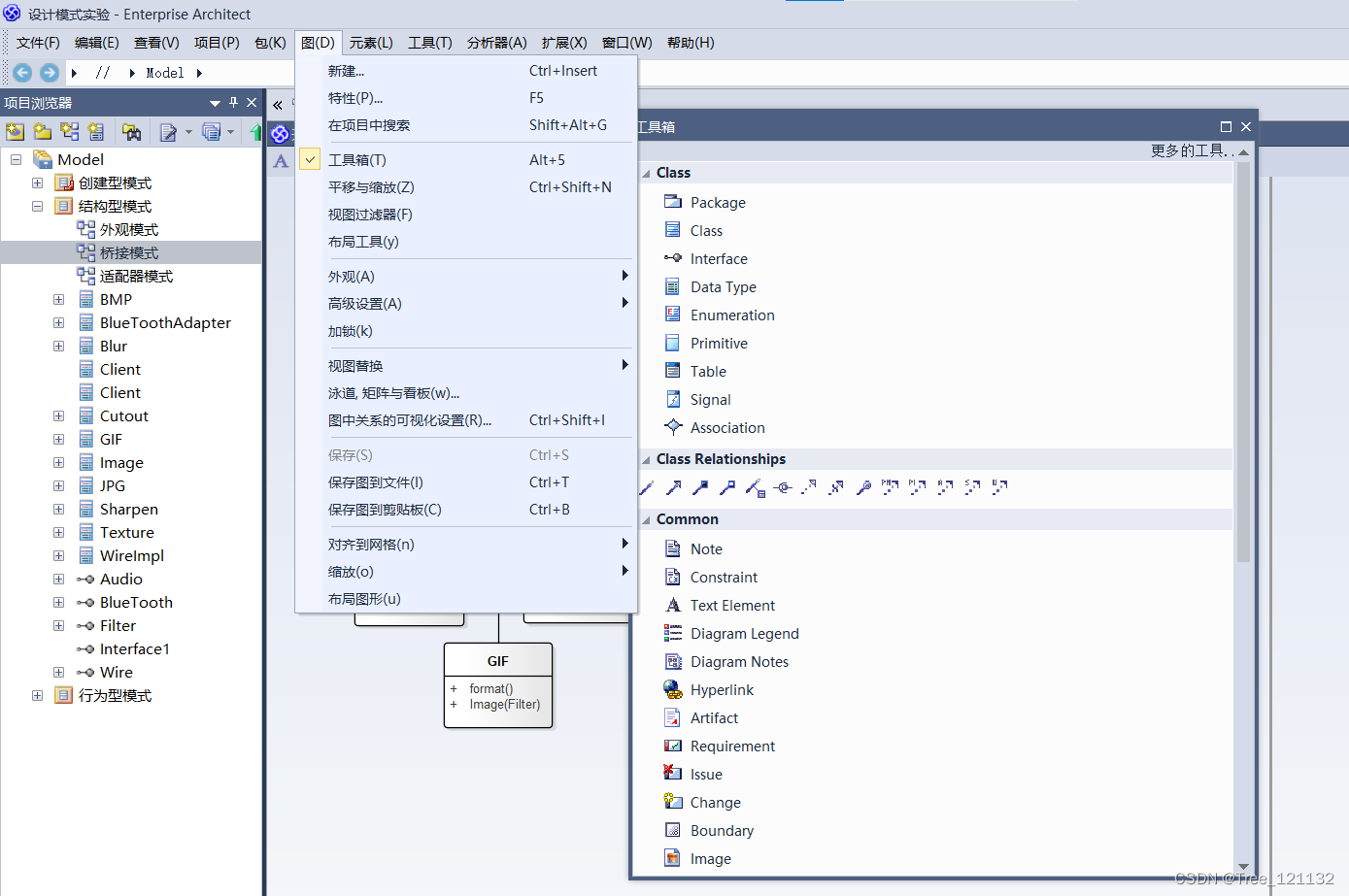

上方菜单栏找到图，找到并打开工具箱的视图，

鼠标悬浮就会显示元素对应的信息功能，拖到元素到工作区就会对应生成，新建一个类，

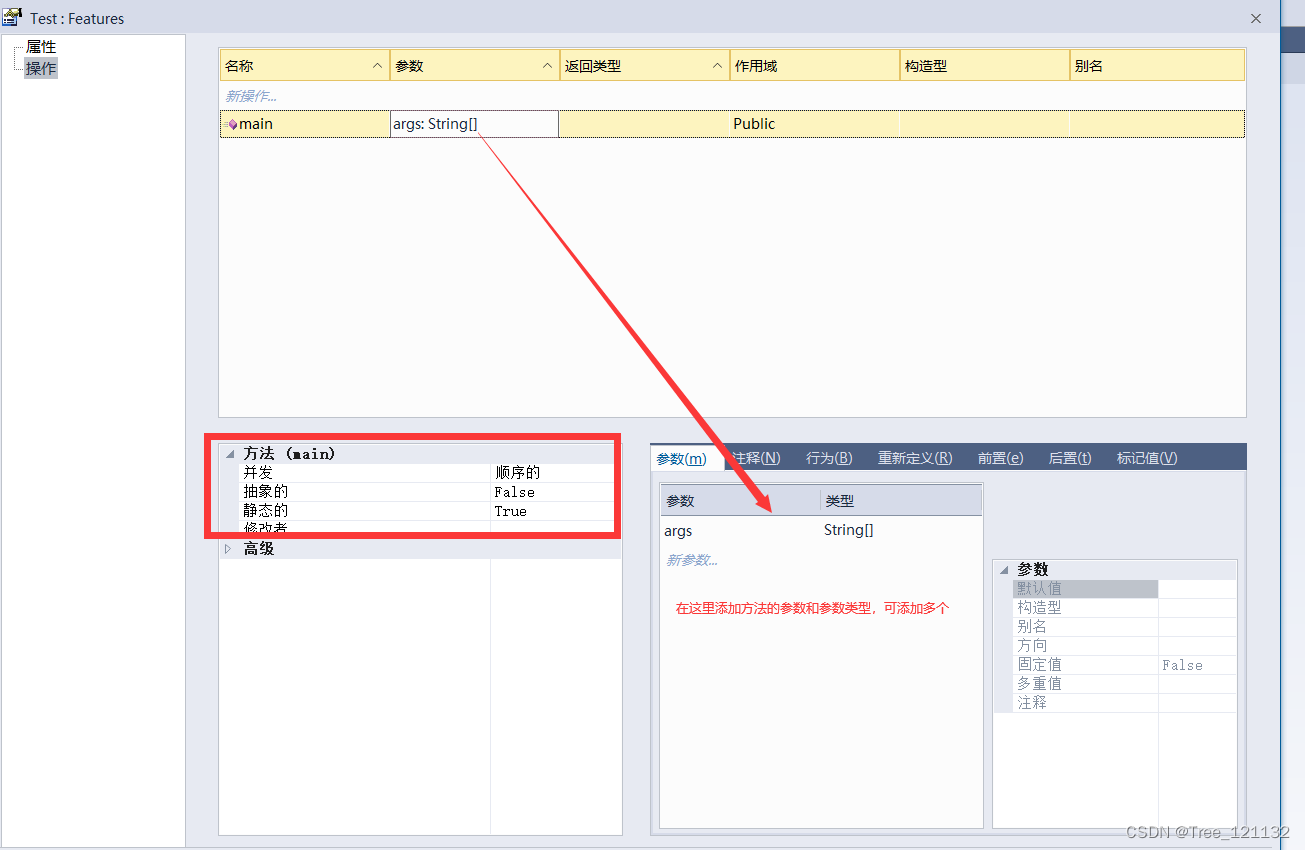

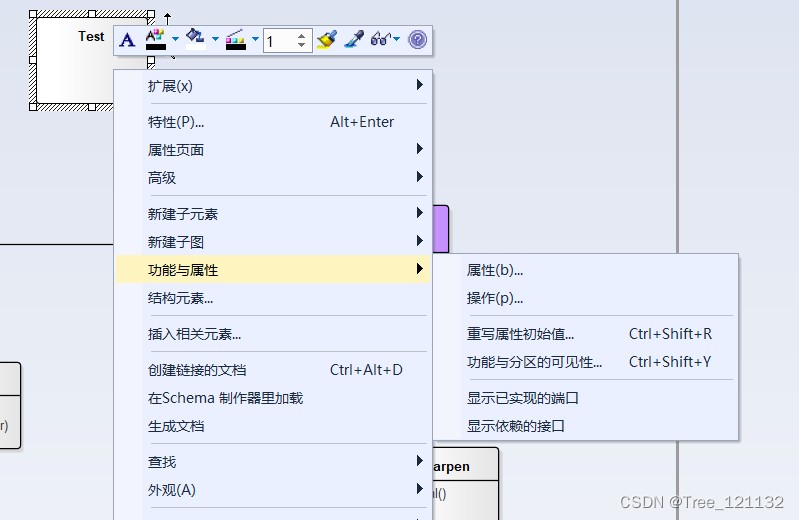

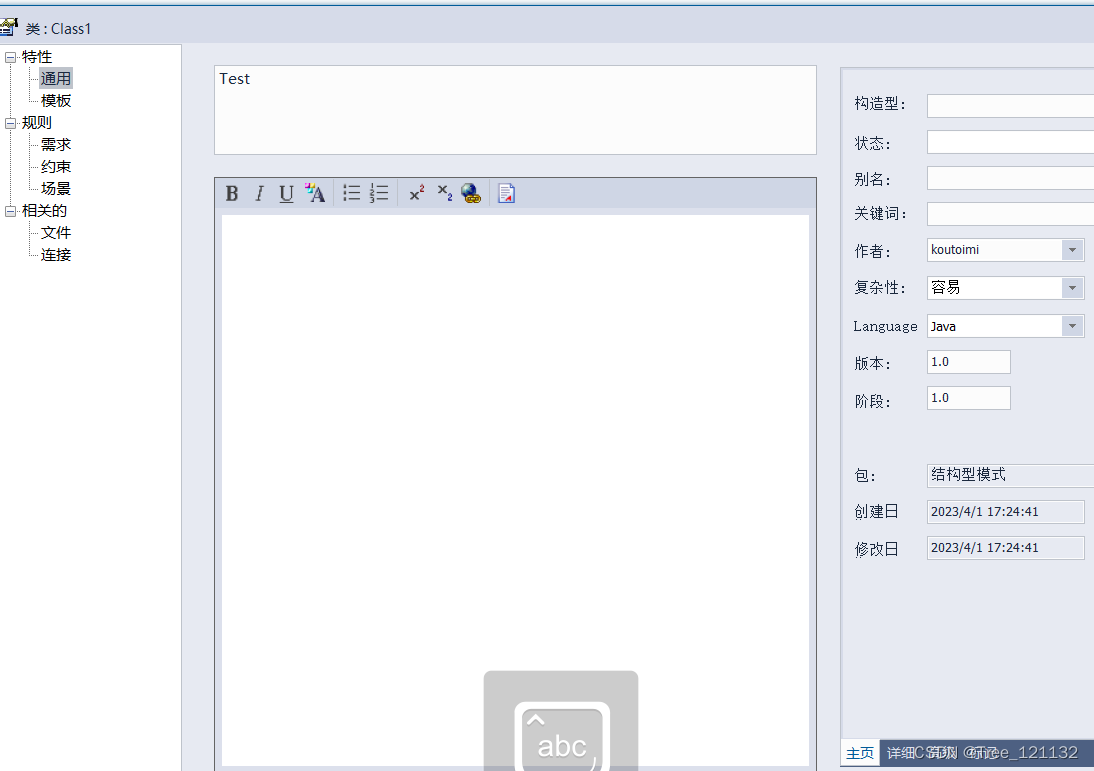

在类上鼠标右键添加其他信息，常用的是功能与属性的属性和操作，

其中属性是成员变量，操作是方法，

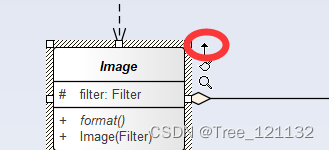

类之间的关系，可以在工具箱里添加，也可以在类的 箭头样式的那个图标 上拖动



3.多种类的关系的类图绘制

有时候，类的关系不止一种，两个类之间可能有多种关系，如下

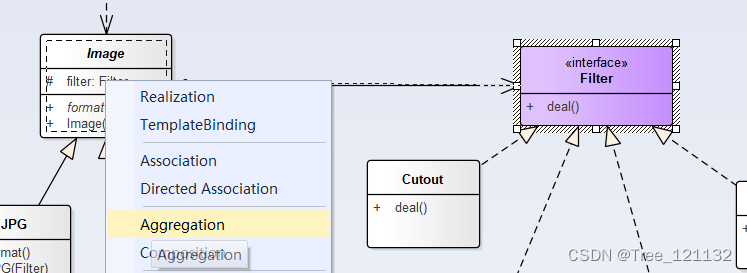

两个类之间有聚合、依赖两种关系，使用Enterprise Architect，先画聚合关系，

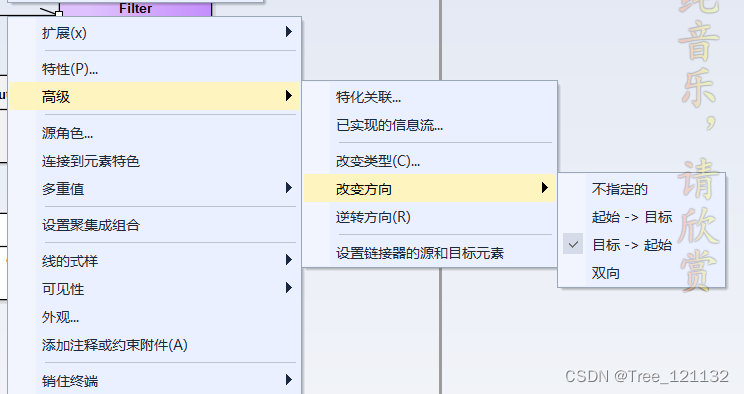

然后在连接线上，右键选择高级–>改变方向,目标到起始

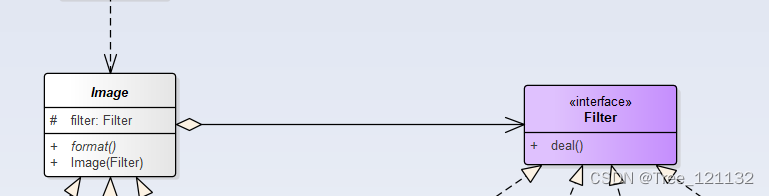

结果如下：
